Насосы VTP, VTC, VTM, VTA, VTG
Насосы VTP, VTC, VTM, VTA, VTG применяются для различных жидкостей и областей, выпускаются в широком диапазоне расходов, напоров и материалов исполнения проточной части.
Описание насоса
Полупогружные вертикальные турбинные насосы VTP, VTC, VTM, VTA, VTG производства CNP (Китай) – это надежные насосы специального назначения с высоким КПД. Компания CNP предлагает линейку высококачественных вертикальных турбинных насосов для различных жидкостей и областей применения. Насосы выпускаются в широком диапазоне расходов, напоров и материалов исполнения проточной части, что позволяет выбрать продукт, максимально соответствующий гидравлической системе.
Модельный ряд состоит из 4-х серий, универсальность конструкции позволяет применять широкий ряд конструктивных решений и использовать различные материалы для выполнения требований заказчика.
Применение турбинных насосов CNP VTP, VTC, VTM, VTA, VTG:
● Электронасосы серии VTC, VTG: подача охлаждающей жидкости, забор морской воды и неочищенной воды, технологические процессы, циркуляция технологической воды, циркуляция воды в системах кондиционирования, пожаротушение, шлакосмывной канал;
● Электронасосы серии VTM, VTG: подача охлаждающей жидкости, забор морской и неочищенной воды, технологические процессы, циркуляция технологической воды, циркуляция воды в системах кондиционирования, орошение и дренаж, дождевая и ливневая вода, забор речной воды, городское водоснабжение;
● Электронасосы серии VTA: системы циркуляции воды, удаление сточных вод, защита от наводнений, осушение, забор речной воды, подача охлаждающей воды, орошение и дренаж, забор морской воды, сухие доки.
Технические характеристики насосов CNP VTP, VTC, VTM, VTA, VTG
● Диапазон подач: 500 м3/ч ~ 54 000 м3/ч;
● Напор: 7 м ~ 55 м;
● Температура перекачиваемой среды: до +150°С;
● Максимальная длина погружной части: 100 м.
Особенности конструкции насосов CNP VTP, VTC, VTM, VTA, VTG:
При эксплуатации насосная часть полностью погружена в воду, что позволяет запускать насос без предварительного заполнения. Широкий выбор материалов позволяет выбрать наиболее подходящий насос для самых тяжелых условий эксплуатации. Все модели электронасосов VTP соответствуют требованиям безопасности, эффективности, надежности и минимальным затратам на обслуживание.
● Фильтр
Сетчатый фильтр из стали AISI316 обеспечивает защиту от попадания крупных частиц в насосную часть.
● Раструб всасывающего патрубка
Обеспечивает плавное попадание жидкости во вход рабочего колеса и сокращает вихреобразование. Внутренняя часть раструба имеет эпоксидное покрытие, выполненное методом напыления.
● Подшипник скольжения всасывающего патрубка
Изготовлен из износостойкого материала, обеспечивает стабильность вращения вала.
● Рабочее колесо
Гидравлически и динамически сбалансировано, что уменьшает осевую и радиальную нагрузку, и увеличивает срок службы подшипников.
● Блок диффузора
Изготавливается методом литья из различных материалов (по требованию). Внутренняя часть диффузора имеет эпоксидное покрытие, что повышает эффективность проточной части электронасоса и увеличивает срок ее службы. Установочные крепления обеспечивают правильное центрирование и простоту в обслуживании.
● Подшипник скольжения
Установлен на каждой ступени для обеспечения стабильной работы трансмиссионного вала, независимо от частоты вращения вала.
● Опорный подшипник
Узел опорного подшипника представляет собой радиально-опорный подшипник, работающий в масляной камере. Предусмотрена установка системы водяного охлаждения масла, что обеспечивает длительную эксплуатацию подшипника.
● Уплотнение вала
Если допускается течь смазки, и давление на выходе не превышает 21 бар, тогда используется сальниковое уплотнение. Для защиты вала от износа, в месте установки сальникового уплотнения, доступна дополнительная втулка.
Двигатель полупогружных вертикальных насосов CNP VTP, VTC, VTM, VTA, VTG:
Класс изоляции: F;
Напряжение с частотой 50 Гц:
● 3х380 В;
● 3х6 000 В.
Условия эксплуатации насосов CNP VTP, VTC, VTM, VTA, VTG:
● Максимальная температура перекачиваемой жидкости: +150 ºС;
● Производительность: до 23 000 м3/ч;
● Напор: до 300 м;
● Максимальная плотность перекачиваемой жидкости: 1 200 кг/м3;
● Максимальная длина погружной части: 100 м.

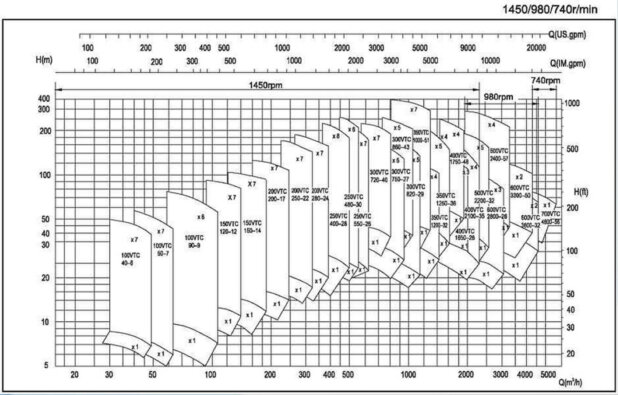

Диапазон гидравлических характеристик насосов CNP VTC
Диапазон гидравлических характеристик насосов CNP VTM
Технические характеристики насосов CNP VTP, VTC, VTM, VTA, VTG
Модель | Диаметр выходного отверстия, мм | Номин. подача Q, м3/ч | Номин. напор на одну ступень Н, м | Частота вращения двигателя, об/мин | Номин. КПД насоса, % | Макс. количество рабочих ступеней |
Насосы VTC | ||||||
| 100VTC20-14 | 100 | 21,1 | 14,5 | 2900 | 55 | 10 |
| 100VTC30-7 | 100 | 27,2 | 7.5 | 2900 | 77 | 25 |
| 100VTC46-7.5 | 100 | 47,5 | 7,2 | 2900 | 78 | 9 |
| 100VTC30-13 | 100 | 34 | 13,5 | 2900 | 61 | 10 |
| 100VTC40-6 | 100 | 78 | 26 | 2900 | 63 | 6 |
| 100VTC50-7 | 100 | 105 | 572 | 2900 | 752 | 7 |
| 100VTC90-9 | 100 | 206,4 | 30 | 2900 | 72 | 6 |
| 150VTC120-12 | 150 | 240 | 48 | 2900 | 77 | 4 |
| 150VTC150-14 | 150 | 305 | 48 | 2900 | 79,5 | 4 |
| 100VTC40-6 | 100 | 39 | 6.5 | 1450 | 63 | 7 |
| 100VTC50-7 | 100 | 52 | 6.8 | 1450 | 74,9 | 9 |
| 100VTC90-9 | 100 | 104,4 | 7.6 | 1450 | 72 | 9 |
| 150VTC120-12 | 150 | 120 | 12 | 1450 | 77 | 9 |
| 150VTC150-14 | 150 | 152 | 12 | 1450 | 79,5 | 9 |
| 200VTC200-17 | 200 | 200 | 14,8 | 1450 | 80,5 | 8 |
| 200VTC250-22 | 200 | 232 | 23,5 | 1450 | 78,5 | 8 |
| 200VTC280-24 | 200 | 320 | 22,2 | 1450 | 82 | 8 |
| 250VTC400-28 | 250 | 405 | 29 | 1450 | 81 | 7 |
| 250VT0480-30 | 550 | 464 | 27,4 | 1450 | 83 | 7 |
| 300VTC720-40 | 300 | 720 | 40 | 1450 | 82 | 6 |
| 300VTC820-29 | 300 | 832 | 28,5 | 1450 | 82 | 6 |
| 300VT0860-43 | 300 | 830 | 38,5 | 1450 | 82 | 5 |
| 300VTC900-25 | 300 | 1000 | 23,2 | 1450 | 83 | 1 |
| 350VTC1000-51 | 350 | 948 | 57,6 | 1450 | 81,7 | 5 |
| 350VTC1200-32 | 350 | 1090 | 36 | 1450 | 80 | 4 |
| 350VTC1250-36 | 350 | 1150 | 38,5 | 1450 | 83 | 5 |
| 400VTC1650-28 | 400 | 1700 | 28,8 | 980 | 83 | 3 |
| 400VT С1750-48 | 400 | 1800 | 49 | 1450 | 84,5 | 4 |
| 400VT02100-35 | 500 | 1550 | 31 | 1450 | 552 | 3 |
| 500VTC2200-32 | 500 | 2056 | 32,3 | 980 | 83 | 5 |
| 500VTC2400-57 | 500 | 2760 | 59,8 | 980 | 86 | 3 |
| 600VTC2800-26 | 600 | 5700 | 28 | 580 | 84 | 2 |
| 600VTC3300-50 | 600 | 3440 | 55 | 980 | 84 | 2 |
| 600VTC3600-32 | 600 | 3536 | 32 | 980 | 83,5 | 2 |
| 700VTC4800-56 | 700 | 4800 | 56,2 | 740 | 86 | 1 |
| Насосы VTM | ||||||
| 250VTM600-13 | 250 | 630 | 10 | 1450 | 82 | 1 |
| 300VTM850-14 | 300 | 872 | 11,6 | 1450 | 82 | 1 |
| 300VTM900-25 | 300 | 1000 | 27,6 | 1450 | 83 | 1 |
| 350VTM1450-13 | 350 | 1328 | 13,6 | 1450 | 77 | 1 |
| 400VTM1800-34 | 400 | 1800 | 34 | 1450 | 83 | 1 |
| 400VTM2100-35 | 400 | 2120 | 35 | 1450 | 84,2 | 1 |
| 500VTM2100-13 | 500 | 2120 | 12,6 | 980 | 85 | 1 |
| 500VTM2400-17 | 500 | 2400 | 17,2 | 980 | 86,2 | 1 |
| 600VTM2600-10 | 600 | 2520 | 10,7 | 980 | 86 | 1 |
| 600VT М2800-27 | 600 | 2735 | 272 | 530 | 84 | 1 |
| 600VTM3600-32 | 600 | 3392 | 32 | 980 | 83,5 | 1 |
| 600VTM3800-19 | 600 | 3864 | 18,4 | 980 | 86 | 1 |
| 700VTM4500-25 | 700 | 5300 | 26 | 730 | 86 | 1 |
| 700VTM4600-44 | 700 | 4600 | 46,3 | 730 | 83,5 | 1 |
| 800VTM5000-12 | 800 | 5020 | 11,5 | 730 | 87 | 1 |
| 800VTM6000-30 | 800 | 6000 | 30 | 730 | 86 | 1 |
| 800VTM6000-51 | 800 | 5880 | 51,8 | 730 | 85 | 1 |
| 800VTM6200-18 | 800 | 6260 | 17,2 | 730 | 87 | 1 |
| 900VTM7200-11 | 900 | 7080 | 11,0 | 730 | 87,5 | 1 |
| 900VT М8000-28 | 900 | 3000 | 28 | 730 | 87 | 1 |
| 900VTM8000-48 | 900 | 8036 | 48 | 730 | 85 | 1 |
| 900VTM8300-17 | 900 | 8540 | 16 | 590 | 87,5 | 1 |
| 1000VTM10500-26 | 1000 | 10400 | 232 | 550 | 372 | 1 |
| 1000VTM10500-45 | 1000 | 10600 | 44,4 | 490 | 84,5 | 1 |
| 1000VTM12000-19 | 1000 | 11700 | 19,2 | 370 | 87,5 | 1 |
| 1000VTM12000-33 | 1000 | 11800 | 33,3 | 370 | 86 | 1 |
| 1200VTM12800-12 | 1200 | 13200 | 11,4 | 370 | 89 | 1 |
| 1200VTM16000-33 | 1200 | 15300 | 34 | 370 | 87,5 | 1 |
| 1200VTM17000-21 | 1200 | 15000 | 24 | 490 | 88,5 | 1 |
| 1400VTM15600-10 | 1400 | 15900 | 9.6 | 370 | 89 | 1 |
| 1400VTM18000-25 | 1400 | 17600 | 25,3 | 370 | 88 | 1 |
| 1400VTM20000-16 | 1400 | 20400 | 15,2 | 370 | 89,5 | 1 |
