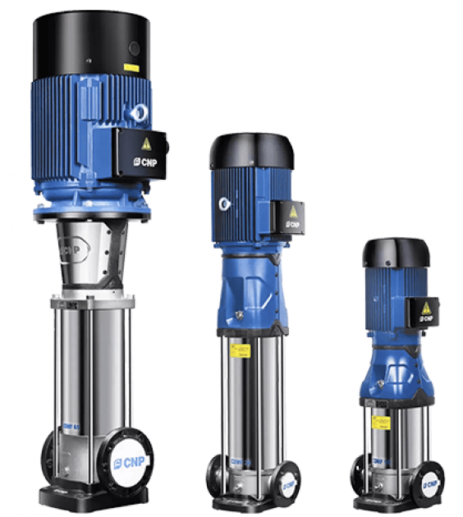

Центробежные насосы CDM, CDMF

Центробежные насосы CDM, CDMF

Центробежные насосы CDM, CDMF применяются для перекачивания жидкостей - от питьевой воды до промышленных жидкостей, в системах повышения давления, водоснабжения, охлаждения и кондиционирования и т.п.

Описание насоса

Вертикальные многоступенчатые центробежные насосы CDM/CDMF производства CNP (Китай) это высокоэффективные н самовсасывающие вертикальные многоступенчатые центробежные насосы нового поколения, разработанные в соответствии с европейскими стандартами. Насосы являются энергосберегающими (MEI≥0,7), малошумными, а также имеют компактную и удобную конструкцию.

Насосы CNP CDM/CDMF предназначены для перекачивания различных жидкостей – от питьевой воды до промышленных жидкостей в широких диапазонах температуры, расхода и давления. Серия CDM подходит для неагрессивной жидкости, а серия CDMF может использоваться для перекачивания слабых растворов кислот и щелочей, растворов масел и спиртов и других слабоагрессивных жидкостей.

● Водоснабжение: фильтрация и перекачивание в системах водоснабжения, повышение давления в

● магистральном трубопроводе, повышение давления в системах водоснабжения высотных зданий.

● Промышленное повышение давления: системы водоснабжения для технологических целей, моечные

установки высокого давления, системы пожаротушения.

● Подача технической жидкости: системы охлаждения и кондиционирования воздуха, системы питания котлов и отвода конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей жидкости), перекачивание слабых растворов кислот и щелочей.

● Отопление и вентиляция: системы кондиционирования воздуха.

● Водоподготовка: системы ультрафильтрации, установки обратного осмоса, системы дистилляции, сепараторы, бассейны.

Применение центробежных насосов CNP CDM, CDMF:

● Системы повышения давления воды;

● Фильтрация и перекачка воды в системах водоснабжения;

● Моечные установки высокого давления;

● Противопожарные установки;

● Системы охлаждения и кондиционирования воздуха;

● Системы питания паровых котлов и перекачка конденсата;

● Системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.;

● Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы;

● Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.

Конструкция центробежных насосов CNP CDM, CDMF:

Основой насосной части агрегата являются секции, состоящие из рабочих колес и дифузоров (направляющих аппаратов), установленных последовательно. Внешний цилиндрический корпус выполняет роль отводящего устройства и зажимается между основанием и головной частью при помощи стяжных шпилек. Уплотнение данного элемента осуществляется за счет установки уплотнительного кольца круглого сечения. Рабочие колеса для малых типоразмеров изготовлены методами штамповки и сварки, для больших – литьем.

Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу “in-line”; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес, размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.

Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B). Более подробное материальное исполнение отдельных компонентов описано в каталоге.

Двигатель

В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

● Степень защиты: IP55;

● Класс изоляции: F;

● Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В.

До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем).

Условия эксплуатации насосов CDM/CDMF:

Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.

Температура перекачиваемой среды:

● стандартное исполнение: от -15ºС до 70ºС;

● высокотемпературное исполнение: от -15ºС до 120ºС;

Температура окружающей среды: не более +40ºС;

Высота над уровнем моря: не более 1 000 м.

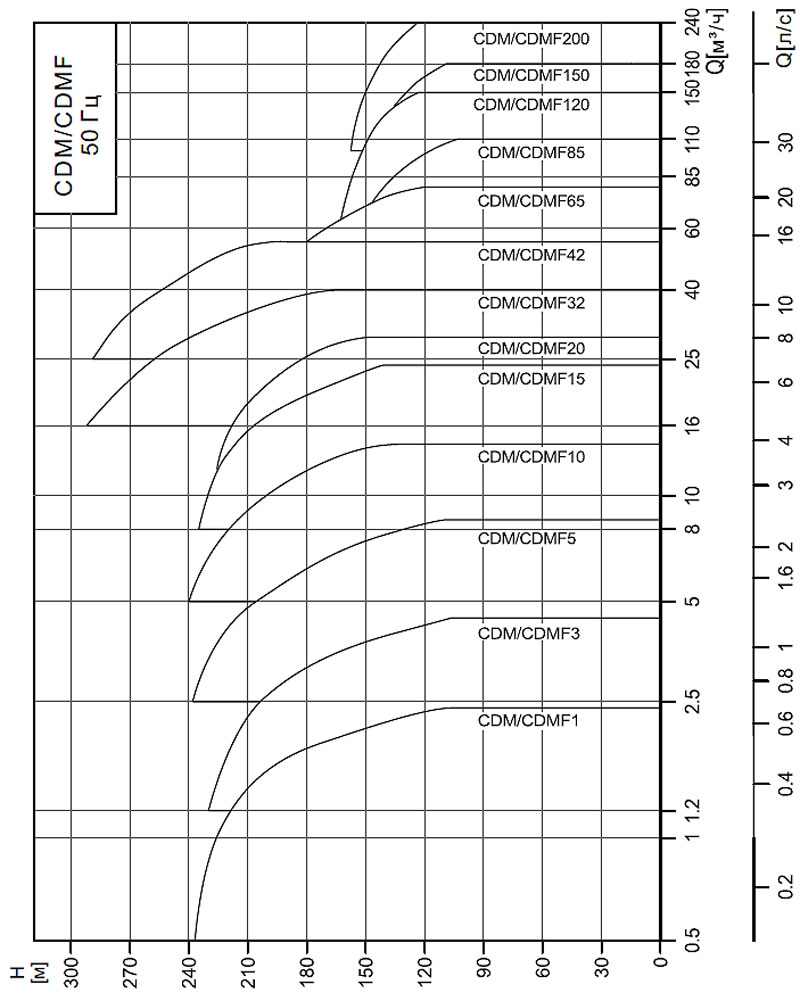

Диапазон гидравлических характеристик насосов CNP CDM, CDMF

Технические характеристики центробежных насосов CNP CDM/CDMF

Характеристики		CDM/CDMF
Номинальная подача (м3/ч)		1	3	5	10	15	20
Номинальная подача (л/с)		0.28	0.83	1.39	2.78	4.17	5.56
Диапазон подач (м3/ч)		0.5~2.4	1.2~4.4	2.5~8.5	5~14	8~24	10~29
Диапазон подач (л/с)		0.14~0.67	0.33~1.22	0.69~2.36	1.39~3.89	2.22~6.67	2.78~8.06
Максимальное давление (бар)		24	23	24	24	24	23
Мощность электродвигателя (кВт)		0.37~2.2	0.37~3	0.37~5.5	0.75~11	1.1~15	1.1~18.5
Температура рабочей жидкости (°С)		-15 ~ +120
Максимальный КПД (%)		48	58	70	72	73	73
Тип соединения CDM	DIN~фланец	DN25	DN25	DN32	DN40	DN50	DN50
Тип соединения CDM	Овальный фланец	G1	G1	G11/4	G11/2
Тип соединения CDMF	DIN~фланец	DN25	DN25	DN32	DN40	DN50	DN50
	Быстро съемное соединение	DN32	DN32	DN32	DN50	DN50	DN50
	Трубная резьба	RVA	RVA	R11/4	R2	R2	R2
	Овальный фланец	G1	G1	GV/4	G11/2

Характеристики	CDM/CDMF
Номинальная подача (м3/ч)	32	42	65	85	120	150	200
Номинальная подача (л/с)	8.89	11.67	18.06	23.61	33.33	41.67	55.56
Диапазон подач (м3/ч)	16~40	25~55	30~80	50~110	60~150	80~180	100~240
Диапазон подач (л/с)	4.44~11.11	6.94~15.28	8.33~22.22	13.89~30.56	16.67~41.67	22.22~50	27.78~66.67
Максимальное давление (бар)	29	30	22	17	16	16	16
Мощность электродвигателя (кВт)	1.5~30	3.0~45	4.0~45	5.5~45	11~75	11~75	18.5~110
Температура рабочей жидкости (°С)		-15 ~ +120
Максимальный КПД (%)	73	75	76	77	74	73	79
Тип единения CDM DIN – фланец	DN65	DN80	DN100	DN100	DN125	DN125	DN150
