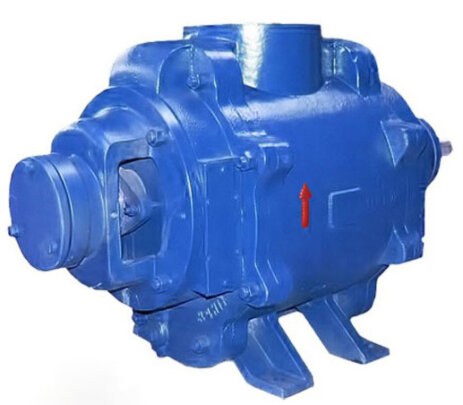

Водокольцевые вакуумные насосы ВВН, 2ВВН
Насосы вакуумные ВВН предназначены для отсасывания воздуха, газов в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и др. промышленности.
Описание насоса
Насосы вакуумные ВВН производства АО «ГМС Ливгидромаш» предназначены для отсасывания воздуха или неагрессивных газов и парогазовых смесей. Область применения вакуумных насосов ВВН, 2ВВН: для применения в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях народного хозяйства.
Назначение насоса ВВН, 2ВВН
Насосы вакуумные водокольцевые предназначенные для отсасывания воздуха или неагрессивных газов и парогазовых смесей, предварительно очищенных от основной массы капельной влаги и могут работать на воздухе и воде или неагрессивных газах, парах и жидкостях. Насосы не требуют очистки поступающего газа, а также допускают попадание в машину жидкостей вместе с засасываемым газом.
Насосы предназначены для применения в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях народного хозяйства. Электронасос ВВН1-1,5 также может быть использован на с/х фермах (для доильных аппаратов). Электронасосы 2ВВН1-0,8 могут быть использованы для создания предварительного разрежения для высоковакуумных установок. Насосы (агрегаты, электронасосы) ВВН, 2ВВН относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускается в климатическом исполнении УХЛ 4.2 и Т 2 по ГОСТ 15150-69.
Электронасос ВВН1-1,5 и насосные агрегаты ВВН1-12, ВВН1-3 и ВВН1-0,75 не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях. Электронасосы 2ВВН1-0,8 при комплектации взрывозащищенным электродвигателем могут быть использованы во взрывоопасных и пожароопасных помещениях.
Конструкция насоса ВВН, 2ВВН
Электронасосы типа 2ВВН1-0,8 и ВВН1-1,5 имеют моноблочную компоновку и состоят из насоса, закрепленного на валу электродвигателя эксцентрично относительно вала двигателя на раме. Насосные агрегаты ВВН1-12, ВВН1-3 и ВВН1-0,75 состоят из насоса и электродвигателя, смонтированных на общей раме.
Насос ВВН вакуумный водокольцевой – машина простого действия с боковым всасыванием и осевым нагнетанием. Принцип действия основан на механическом всасывании и выталкивании газа вследствие изменения объема рабочей полости. Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала. Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания. Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе.
Диск крепится на валу при помощи шпонки. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы. При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасывается в нагнетательный патрубок насоса.
Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через насос непрерывно циркулировала вода. Вода должна быть чистой, без механических примесей.
Электронасос ВВН1-1,5 и насосные агрегаты ВВН1-3 и ВВН1-0,75 имеют сальниковое уплотнение вала. Электронасосы 2ВВН1-0,8 имеют торцовое уплотнение вала. Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны электродвигателя).
Применение насоса ВВН, 2ВВН
● пищевая промышленность в технологических процессах дегазации растительных масел;
● кондитерские фабрики – для ускоренной варки карамели;
● табачные фабрики – для сушки табака в процессе производства табачных изделий;
● деревообрабатывающая промышленность – для вакуумной сушки древесины,
● структуры ЖКХ и водоканалы- для заполнения всасывающих трубопроводов перекачиваемой жидкостью
● сельскохозяйственные предприятия в системах полива , для заполнения всасывающей линии центробежных насосов
Особенности/преимущества насоса ВВН, 2ВВН
● возможность откачивать воздух и газы с механическими примесями;
● отсутствие быстроизнашивающихся деталей;
● применение моноблочной конструкции (ВВН1-1,5, 2ВВН1-0,8) позволило помимо сокращения габаритных размеров снизить уровни вибрации и шума.
● применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса
Марки | Мощн. потребл. насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | Напряж. сети, В | Частота тока, Гц | Вид тока | Вид тока | Уменьшение номин. производит., % м³/с | Расход воды, м³/ч, не более | Удельная мощн. на номин. режиме, кВт/м³*мин |
| ВВН1-0,75 | 2.2 | 1450 | 24 | 220/380 | 50 | переменный | 0.0125 | 40 | 0.18 | 2 |
| 2ВВН1-0,8 | 1.3 | 2900 | 48 | 380 | 50 | переменный | 0.0140 | 40 | 0.0560 | 1 |
| ВВН1-1,5 | 3 | 1500 | 25 | 380 | 50 | переменный | 0.0260 | 0 | 4 | |
| ВВН1-3 | 6.15 | 1500 | 25 | 380, 220/380 | 50 | переменный | 0.0560 | 20 | 0.4200 | |
| ВВН1-6 | 9.6 | 1500 | 25 | 380, 220/380 | 50 | переменный | 0.1 | 20 | 0.66 | |
| ВВН1-12 | 18.6 | 1000 | 16.7 | 380, 220/380 | 50 | переменный | 0.2 | 20 | 1.38 |
Условное обозначение насоса ВВН, 2ВВН
Например 2ВВН1-0,8-УХЛ4 ТУ3648- 236 -05747979-2004 , где:
● 2 – порядковый номер модернизации;
● ВВН1– вакуумный водокольцевой насос с номинальным давлением 0,04 МПа;
● 0,8 – производительность, м3/мин;
● УХЛ – климатическое исполнение;
● 4– категория размещения при эксплуатации.
