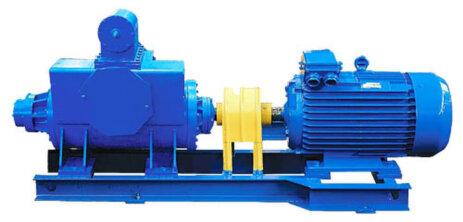

Трёхвинтовые насосы 3В предназначены для перекачивания нефтепродуктов (нефть, мазут, масло, диз. топливо), в нефтегазовой отрасли, металлургии и др.

Описание насоса
Насосы трёхвинтовые А1 3В, А2 3В, А3 3В, А3 3В*2, А4 3В, А5 3В производства АО «ГМС Ливгидромаш» предназначены для перекачивания нефтепродуктов (нефть, мазут, масло, дизельное топливо), насосы для высоковязких сред. Область применения трехвинтовых насосов А1 3В, А2 3В, А3 3В, А3 3В*2, А4 3В, А5 3В: для нефтегазовой отрасли (перекачка нефти/нефтепродуктов, нефтепереработка, нефтехимия), для металлургии и горнодобывающей промышленности.
Назначение 3В
Насос трехвинтовой 3В и агрегаты электронасосные на его основе предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью от 0,1×10-4  до 7,5×10-4 м2/с (от 1,9 до 1000 ВУ) и температурой до 353 К (80°С).

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости. При перекачивании жидкостей, аналогичных дизельному топливу, давление на выходе должно быть снижено до 0,5 МПа (5,0 кгс/см2). Верхний предел вязкости ограничивается частотой вращения и мощностью комплектующего привода.

По согласованию с предприятием-изготовителем допускается применение насосов для перекачивания жидкостей с температурой до 373 К (100°С).
О допустимом давлении насоса при перекачивании жидкостей, отличных по физико-механическим свойствам от нефтепродуктов (масел, дизельного топлива), необходимо в каждом конкретном случае запросить изготовителя.
Насос относится к изделиям общего назначения (ИОН) вид 1 (восстанавливаемый) ГОСТ 27.003-90. Климатическое исполнение У, категория размещения при эксплуатации 3, а так же климатическое исполнение Т, категория размещения при эксплуатации 2 по ГОСТ 15150-69.

Конструкция 3В
Агрегат электронасосный состоит из трехвинтового насоса и электродвигателя, которые сагрегатированы на общей раме и соединены муфтой, защищенной кожухом.

По принципу действия трехвинтовой насос – объемный. Насос состоит из следующих основных деталей и сборочных единиц: корпуса с крышками, обоймы, одного ведущего и двух ведомых винтов, торцового уплотнения.

Внутри корпуса  вставлена обойма с тремя смежными цилиндрическими расточками, в которых расположены один ведущий и два ведомых винта, служащих для уплотнения ведущего винта.
Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение, нарезка двухзаходная, на ведущем винте ‑ левая, на ведомых– правая.

При вращении винтов во всасывающей камере насоса создается разряжение, в результате чего перекачиваемая жидкость под давлением атмосферы поступает во впадины нарезки винтов, взаимно замыкающихся при их вращении. Замкнутый в нарезке винтов объем жидкости перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную полость. Направление входа и выхода перекачиваемых жидкостей на рисунках указано стрелками.
Тип уплотнения вала – торцовое (одинарное или двойное).

Применение 3В
● в системах подачи топлива (мазут, дизельное топливо) в котельных установках, объектах теплоэнергетики,
● в качестве насосов высокого давления(для перекачивания минеральных масел) в системах гидравлики,
● в технологических и транспортных системах нефтеперерабатывающих предприятий,
● для перекачки/перевалки нефтепродуктов транспортными морскими и железнодорожными терминалами,
● для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов предприятиях металлургии, горно-обогатительной отрасли и предприятиях нефтехимии.

Особенности/преимущества 3В
● простота конструкции, возможность проведения ремонта заменой изношенных деталей
● равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
● возможно изготовление агрегата как в горизонтальном так и вертикальном исполнении
● насосы типа А3 3Вх2 комплектуются одинарными торцовыми уплотнениями, по требованию заказчика могут комплектоваться двойными торцовыми уплотнениями
● в насосах типа А3 3Вх2 подшипники вынесены из перекачиваемой жидкости, что существенно позволило увеличить срок эксплуатации насоса, широкое распространение получили при перекачивании мазута
● хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости.
Марки
Подача, м³/ч, не менее
Частота вращ., об/мин
Частота вращ., c˜¹
Давл. на входе в насос, кгс/см², не более
Давл. на выходе из насоса, кгс/см² не более
Давл. полного перепуска, МПа
КПД насоса, %
Напряж. сети, В
Частота тока, Гц
Вид тока
Кинематич. вязкость перекач. среды (расчет.), °ВУ
А1 3В 4/25
6.84
2900
482.5
25
77220/380
50 перемен.
10
А1 3В 4/25-3/25Б
31450
24
2.5
25

58
220/380
50
перемен.
10
А1 3В 4/25-3/25Б-1
31450
24
2.5
25

58
220/380
50
перемен.
10
А1 3В 4/25-3,2/4Б-1
3.2
2900
48
2.5
4
50
220/380
50
перемен.
10
А1 3В 4/25-3,2/4Б-2
3.2
2900
48
2.5
4
50
220/380
50
перемен.
10
А1 3В 4/25-6,8/25Б-1
6.84
2900
48
2.5
25

66
220/380
50
перемен.
10
А1 3В 8/100
11.52
2900
48

1001280380
50
перемен.
10
А1 3В 8/100-11/100Б-1
11.52
2900
48

100
12
80
380
50
перемен.
10
А1 3В 4/25-6,8/25Б-2
6.84
2900
48
2.5
25

66
220/380
50
перемен.
10
А1 3В 4/160
5.8
2900
48

16019.2
76
380
50
перемен.
10
А1 3В 4/160-4/100Б
5.8
2900
48

10012.5
77
380
50
перемен.
10
А1 3В 4/160-4/63Б
5.8
2900
48

637.9
78
380
50
перемен.
10
А1 3В 16/25
21.6
2900
48

25
77
220/380
50
перемен.
10
А1 3В 16/25-8/25Б-2
81450
24 25
56.5
220/380
50
перемен.
10
А1 3В 16/25-8/25Б-3
8
1450
24

25
56.5
220/380
50
перемен.
10
А1 3В 16/25-10/6,3Б-2
10 2900
48
6.3

71
220/380
50
перемен.
10
А1 3В 16/25-10/6,3Б-3
10
1450
24

6.3

58
220/380
50
перемен.
10
А1 3В 16/25-20/6,3Б-2
21.6
2900
48

6.3

56
220/380
50
перемен.
10
А1 3В 16/25-20/6,3Б-3
21.6
2900
48

6.3

56
220/380
50
перемен.
10
А1 3В 16/25-20/6,3Б-4
21.6
2900
48

6.3

56
220/380
50
перемен.
10
А1 3В 16/25-20/25Б-2
21.6
2900
48

25

71
220/380
50
перемен.
10
А1 3В 16/25-20/25Б-3
21.6
2900
48

25

71
220/380
50
перемен.
10
А1 3В 63/40
46.8
1450
24
40
79
380
50
перемен.
10
А1 3В 63/40-45/40 Б
46.8
1450
24
40

79
380
50
перемен.
10
А1 3В 125/25-58/10Б-1
58
980
16
10
50
220/380
50
перемен.
10
А1 3В 125/25-90/6,3Б
90
1450
24
6.3

45
220/380
50
перемен.
10
А1 3В 125/25-90/6,3Б-1
90
1450
24

6.3

45
220/380
50
перемен.
10
А1 3В 125/25-90/25Б
90
1450
24

25

78
220/380
50
перемен.
10
А1 3В 125/25-90/25Б-1
90
1450
24

25

78
220/380
50
перемен.
10
А2 3В 63/25
46.8
1450
24

25

79
220/380
50
перемен.
10
А2 3В 63/25-45/6,3Б-1
46.8
1450
24

6
63.3
220/380
50
перемен.
10
А2 3В 63/25-45/6,3Б-2
46.8
1450
24

6
63.3
220/380
50
перемен.
10
А2 3В 63/25-45/25Б-1
46.8
1450
24

25
72.5
220/380
50
перемен.
10
А2 3В 63/25-45/25Б-2
46.8
1450
24

25

72.5
220/380
50
перемен.
10
А2 3В 40/25
32.4
1450
24

25

77
220/380
50
перемен.
10
А2 3В 40/25-35/6,3Б-3
35
1450
24

6.3

52
220/380
50
перемен.
10
А2 3В 40/25-35/6,3Б-4
35
1450
24

6.3

52
220/380
50
перемен.
10
А2 3В 40/25-35/10Б
35
1450
24

10

52
220/380
50
перемен.
10
А2 3В 40/25-30/25Б-3
32.4
1450
24

25

68.5
220/380
50
перемен.
10
А2 3В 40/25-30/25Б-4
32.4
1450
24

25

68.5
220/380
50
перемен.
10
А2 3В 125/16
90
1450
24
2.5
16
78
220/380
50
перемен.

А2 3В 125/16-50/6,3Б
50
1000
16
2.5
6.3

58.4
220/380
50
перемен.

А2 3В 125/16-58/10Б
58
1000
16
2.5
10
58.4
220/380
50
перемен.

А2 3В 125/16-90/16Б-2
901450
24
2.5
16
72.8
220/380
50
перемен.

А2 3В 125/16-90/6,3Б-2
90
 1450
24
2.5
6.3

 64.8
220/380
50
перемен.

А2 3В 125/16-90/6,3Б-3
90
1450
24
2.5
6.3

64.8
220/380
50
перемен.

А2 3В 125/16-90/16Б-4
90
1450
24
2.5
6.3

72
220/380
50
перемен.

А2 3В 125/16-90/6,3Б-4
90
1450
24
2.5
6.3

64.8
220/380
50
перемен.

А3 3В 8/63
11.52
2900
48
6.3

77380
50
перемен.
10
А3 3В 8/63-11/63Б
11.52
2900
48

6.3

77
380
50
перемен.
10
А3 3В 8/63-11/63Б-1
11.52
2900
48

6.3

77
380
50
перемен.
10
А3 3В 320/25
125
1450
24
24

55
380
50
перемен.
10
А3 3В 320/25-125/4Б
125
1450
24

4
55
380
50
перемен.
10
А3 3В 320/25-125/4Б-1
125
1450
24

4

55
380
50
перемен.
10
А3 3В 320/25-125/4Б-3
125
1450
24

4

55
380
50
перемен.
10
А3 3В 320/25-125/10Б
125
1450
24

10
70
380
50
перемен.
10
А3 3В 320/25-125/10Б-1
125
1450
24

10

70
380
50
перемен.
10
А3 3В 320/25-125/10Б-3
125
1450
24

10

70
380
50
перемен.
10
А3 3В 320/25-125/10Б-5
125
1450
24

10

70
380
50
перемен.
10
А3 3В 320/25-125/25Б
125
1450
24

25
73
380
50
перемен.
10
А3 3В 320/25-125/25Б-1
125
1450
24

25

73
380
50
перемен.
10
А3 3Вх2 320/16-250/4Б
252
1450
24
24
53220/ 380
50
перемен.
10
А3 3Вх2 320/16-250/10Б
252
1450
24
2
10
63
220/ 380
50
перемен.
10
А3 3Вх2 400/16-320/4Б
324
1450
24
2
4
58
220/ 380
50
перемен.
10
А3 3Вх2 400/16-320/10Б
324
1450
24
2
10
67
220/ 380
50
перемен.
10
А3 3Вх2 500/10-400/4Б
400
1450
24
2
4
62
220/ 380
50
перемен.
10
А3 3Вх2 500/10-400/10Б
400
1450
24
2
10
74
220/ 380
50
перемен.
10
А4 3В 1,6/40
3.24
2900
48
40
72
220/ 380
50
перемен.
10
А4 3В 1,6/40-3/25Б
3.24
2900
48

25
72
220/ 380
50
перемен.
10
А4 3В 1,6/40-3/25Б-1
3.24
2900
48

25

72
220/ 380
50
перемен.
10
А4 3В 4/25
6.84
2900
48

25

77
220/ 380
50
перемен.
10
А4 3В 4/25-3/25Б
3.24
2900
24
25

77
220/ 380
50
перемен.
10
А5 3В 1,6/40
3.24
2900
48

40
72
220/ 380
50
перемен.
10
А5 3В 1,6/40-3/40Б
3.24
2900
48

40

72
220/ 380
50
перемен.
10
А5 3В 1,6/40-3/40Б-1
3.24
2900
48

40

72
220/ 380
50
перемен.
10
А5 3В 4/25
6.84
2900
48

25
77
220/ 380
50
перемен.
10
А5 3В 4/25-6,8/40Б
6.84
2900
48

40

77
220/ 380
50
перемен.
10
А5 3В 8/25
11.5
2900
48
2
25
68
220/ 380
50
перемен.
10
А5 3В 8/25-5/4Б
5.5
1450
24
2
4
65
220/ 380
50
перемен.
10
А5 3В 8/25-5/4Б-1
5.5
1450
24
2
4
73
220/ 380
50
перемен.
10
А5 3В 8/25-11,5/10Б
11.5
2900
48
2
10
73
220/ 380
50
перемен.
10
А5 3В 8/25-11,5/10Б-1
11.5
2900
48
2
10

73
220/ 380
50
перемен.
10
А5 3В 8/25-11,5/25Б
11.5
2900
48
2
25
73
220/ 380
50
перемен.
10
А5 3В 8/25-11,5/25Б-1
11.5
2900
48
2
25
73
220/ 380
50
перемен.
10
А5 3В 40/25
32.4
1450
24
25

77380
50
перемен.
10
А5 3В 40/25-35/6,3Б-3
35
1450
24

6.3

52
380
50
перемен.
10
А5 3В 40/25-35/6,3Б-4
35
1450
24

6.3

52
380
50
перемен.
10
А5 3В 40/25-35/10Б
35
1450
24

10
52
380
50
перемен.
10
А5 3В 40/25-35/10Б-1
35
1450
24

10

52
380
50
перемен.
10
А5 3В 40/25-30/25Б-3
32.4
1450
24

25
77
380
50
перемен.
10
А5 3В 40/25-30/25Б-4
32.4
1450
24

25

77
380
50
перемен.
10
Условное обозначение 3В
Например А1 3В 125/25-90/6,3Б-1 У3, ТУ 26-06-1546-89, где:

А – конструктивное исполнение насоса;
3В 125/25 – обозначение типоразмера насоса по ГОСТ 20883-88;
90 – округленное значение подачи насоса в агрегате, м3/ч;
6,3 – давление на выходе из насоса в агрегате, кгс/см2;
Б – обозначение материала проточной части – бронза;
1 – модификация агрегата по комплектующему приводу;
У – климатическое исполнение;
3 – категория размещения при эксплуатации.
Телефон: +7 (499) 322-93-17
для звонков из Казахстана: +7 (717) 269-69-54
Почта: zapros@uglesos.ru
Поставка насосов Grundfos, Speroni, Pedrollo, Ebara, Linas, Waterstry, Wilo, Franklin Electric, Джилекс, Carpari, Lowara оптом и в розницу звоните!
Назад к содержимому
